銅箔及拾音器更換

準備挑燈夜戰的工作!!




這次的工作有，更換拾音器及電路屏蔽兩個工作!!

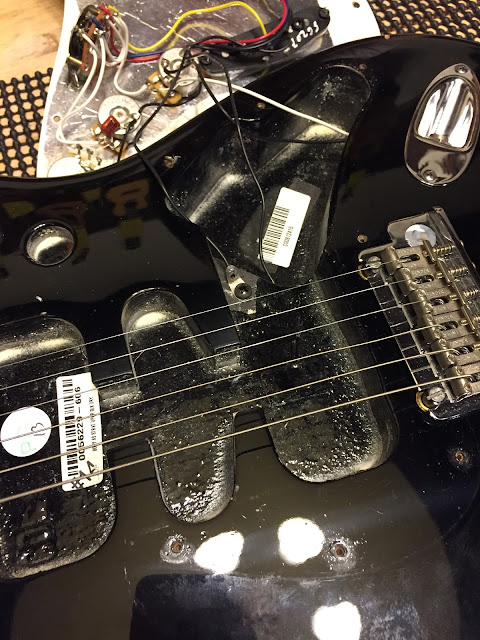

打開護板後。發現電路室後，發現原廠已經幫你把電路室挖好了。要改雙單雙連木頭都不用挖了!!!

開始貼銅箔囉~!!

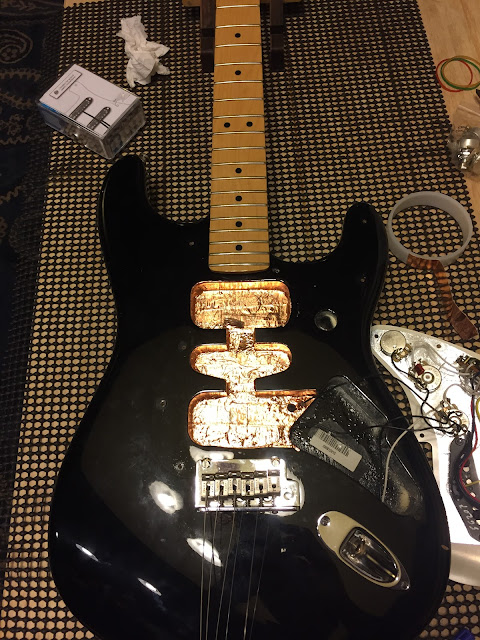

貼的重點只有把凹槽貼滿滿就好了!

即將有悲劇要發生了......

側面也要貼滿

嗯....悲劇!! 膠帶用完了!!!!! 但是還缺一個洞還沒貼!!!

現在晚上10點多多.....。看來我明天要多跑一趟去買新的膠帶了。

Day1 只能做到這樣了......。




Day2

新膠帶~~ 喔耶~!!!!
接下來就把剩下的部份貼完!!

除了換拾音器以外，琴主也想要順便把可變電阻跟電容一並換掉。

所以也要拆掉旋鈕及可變電阻。

旋鈕都卸下來了!!

裝上新的旋鈕及新的可變電阻!!

Seymour Duncan Hot Rail 事實上這顆還蠻兇的
阻抗有16.6k，對於傳統的拾音器來說是算很大的。雖然不是最大的但是這顆聽起來聲音中頻突出裝在strato上真有點聽不習慣。

裝好了~順便整線!!

快完工啦!! 花了大約2個多小時才弄完!!

裝回旋鈕以後發現悲劇了!! 改上去的可變電組螺紋處太長。裝上旋鈕後旋鈕離護板好遠......。

所以再拆下來，把原本的螺帽在套上去新的把過長的螺紋藏在護板下。

左邊是裝好的，右邊是準備換上的!!

初步清潔完。終於可以裝上弦了。

這樣裝其實還蠻帥的!!!!

調音好就完成啦~~!!!















後記
其實再調音完後測試時發現最後一顆tone鈕沒反應......。檢查後發現是再鎖緊可變電阻時不小心拉斷了一條線。害我又多花10分鐘把線接回去........。

這樣的配色感!! 還不錯~~!!
