搖頭開關 設計跟安裝原理

3 way switch

這兩個基本上是一樣的東西，只是有殼包起來跟沒殼包起來的差異而已!!

這張圖可以看到，當搖桿撥向其中一邊時，將會把另一側的簧片推開，讓簧片部會接觸到隔壁的簧片。
此時被撥開的簧片端的訊號就會切斷，不送出。就可以做成拾音器的選擇。

上圖可以看到此側總共有4片簧片的接點。使用上左邊端可以當成a訊號輸入端，隔壁的接點是a訊號的輸出端。再隔壁就是b訊號輸出端，最後一個就是b訊號的輸入端。

切在中間時，左右兩端的輸入都直接送至輸出端。此時兩個拾音器都會有聲音。如果切向其中一側，則另一側的簧片會被推開，變成切換成搖頭方向的拾音器使用。

另一側則是搖頭開關的本體及突出的接地接點。

拆開後裡面就長這樣而已。大拇指壓住的部分就是那一側的訊號輸出簧片。底部有用絕緣的套筒，避免隔絕螺絲鎖上時螺絲碰觸到其他的簧片。

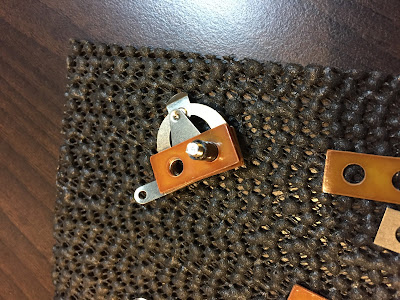

其中一側，的一組訊號。咖啡色的為絕緣的板材。

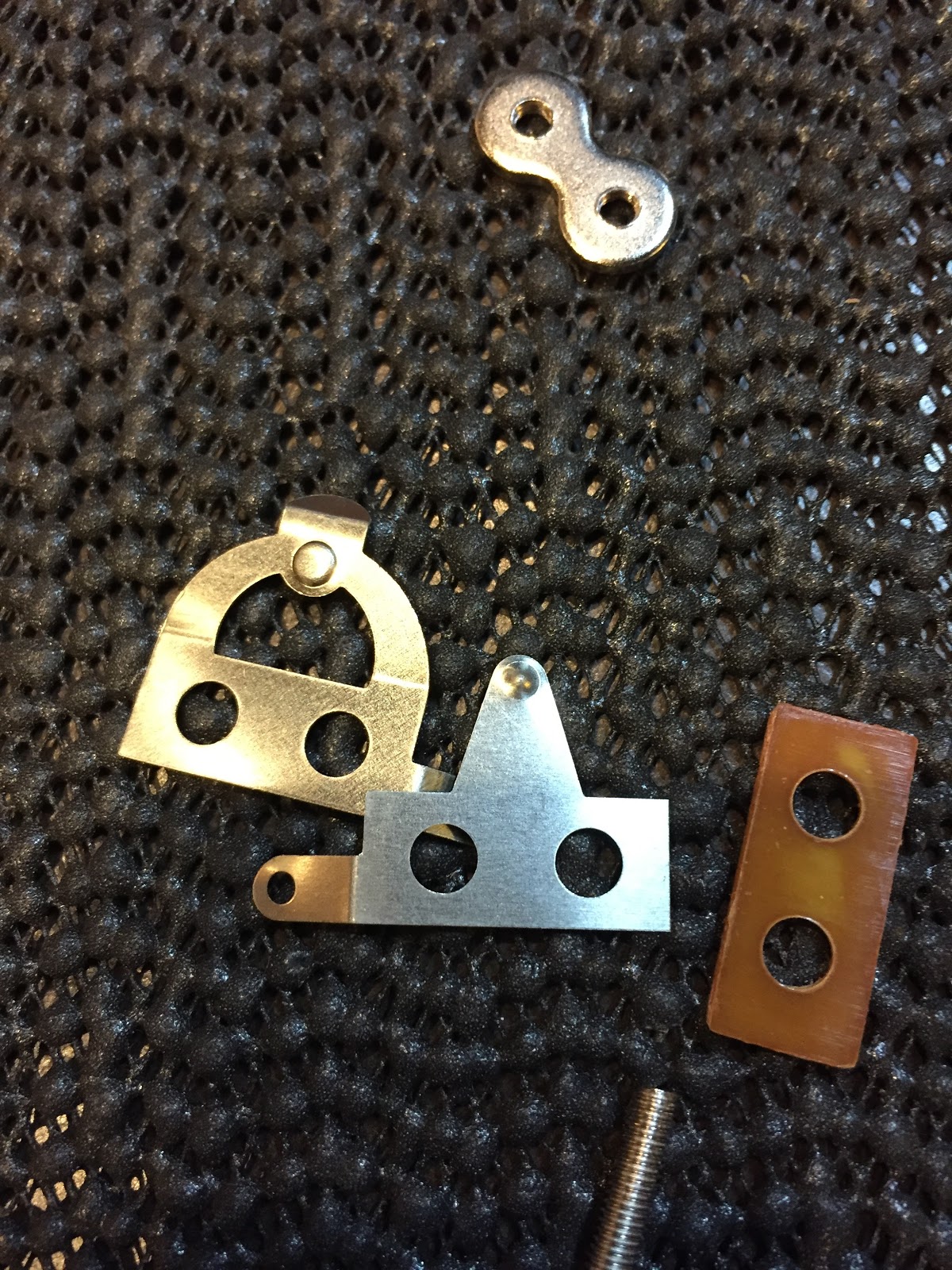

8字形的為螺帽。D字形為訊號輸入端。山丘狀的則為輸出端簧片。

酷吧~!!
就是一個單純的機械機構來做成切換的開關。

示意圖大概就是這樣了!!

剩下就是焊接部分就不講了。
好啦~
本集到此結束
























後記
這個切換開關沒反應或是其中一段沒聲音。大概有兩個原因會造成。
第一個是他鬆動了，再長期的使用下他搖晃導致線被拉斷了。這種狀況就比較單純。再把線接回去鎖緊零件就解決了。
第二種情形是切換時推動的簧片老舊變形，無法彈回原本的位置。此時就必須換一個零件了。因為就算把它折回去。過沒多久她也是會壞掉的。

以上
