各種長相的output jack

最近因為發燒腦容量下降，變得很難記住事情。索性就寫個部落格。把我碰過的幾個怪接頭跟大家分享一下。

首先呢是最常見的mono 單聲道output jack。以下提到的都是吉他上會用到的。音響跟其他機器上用的接頭在此不做討論(啾咪)

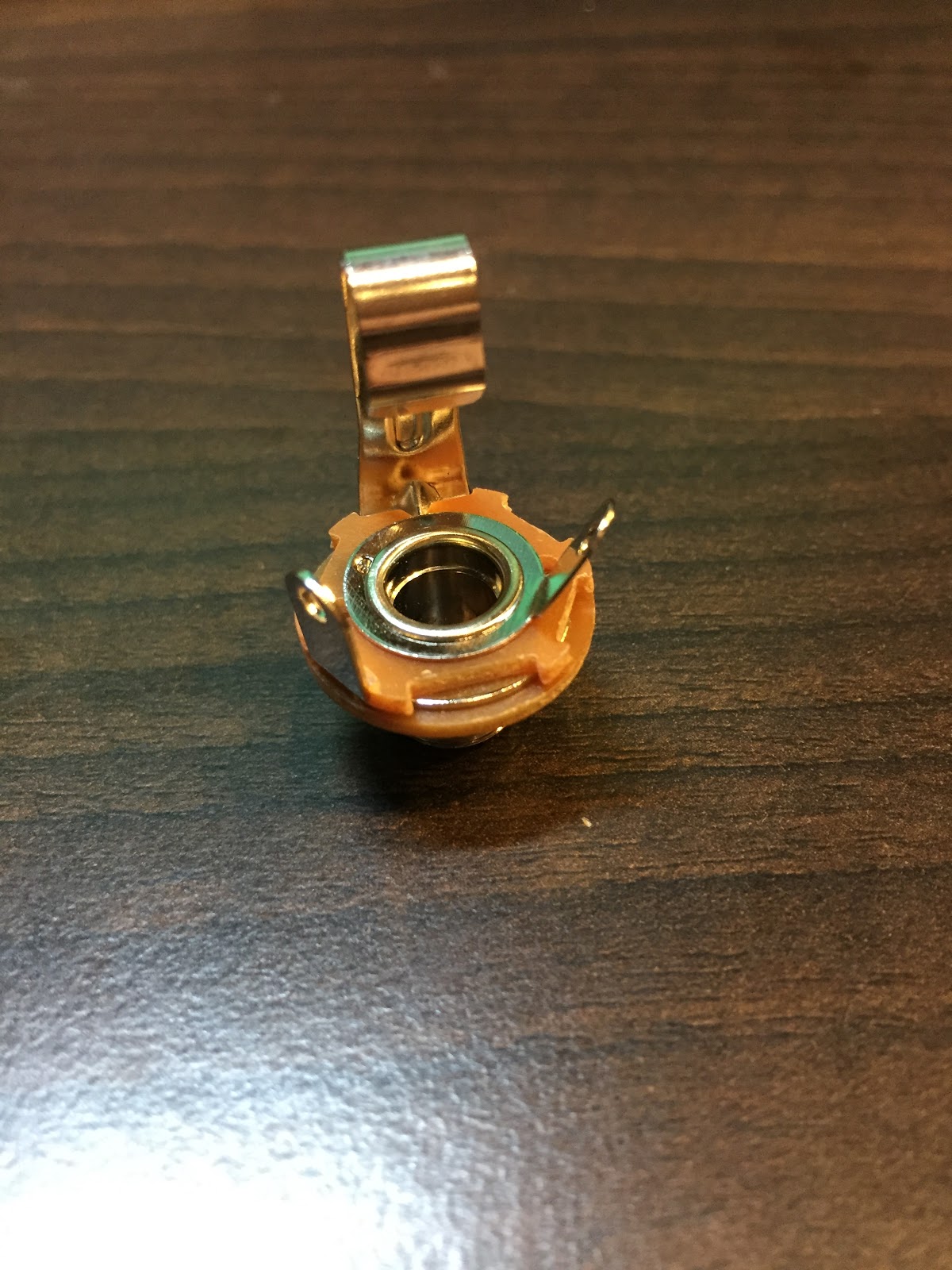

以上是常見的單聲道 6.35mm or 6.3mm / 1/4" 接孔。
適用的琴有無電池(被動式)的吉他/Bass。設計很簡單就是 tip & Ground 兩個接點。接反時接進音箱會有極大的底噪聲。

 訊號線就按照上面接法即可。

然後就是雙聲道的接孔 Stereo

以上都是有可能在你的琴上看到的接孔。
第一個為 3 connector 的接點，單純、最常用也最簡單接。
第二顆為 7 connector 的接點 編號是繞一圈命名事實上有9點
第三顆是 9 connector 的接點 編號是從上至下左右輪流命名

雙聲道接法。Ring那個接點用來控制電池接地，當成電池開關。

7個接點的接法

1- 與 pole#1 通路當導線插入時
2- pole#1 接點
3- 與 pole#1 通路。當無導線接入時
4- Tip
5- 與 pole#2 通路。當導線插入時
6- pole#2
7- 與 pole#2 通路當無導線接入時
8- Ring
9- 機殼 接地





9個接點的接法請參照下圖

此圖來自Stewmac網站。
1- 與 pole#1 通路。當導線插入時
2- pole#1 接點
3- 與 pole#1 通路當無導線接入時
4- Tip
5- 與 pole#2 通路當導線插入時
6- pole#2
7- 與 pole#2 通路當無導線接入時
8- Ring
9- 機殼 接地

7點跟9點是一樣的線路及接法。
只是長相有點不太一樣。關係到製作廠商&型號
在設定上123唯一組，567為一組。用途是當導線的插入與否可以當成兩組開關來使用。此開關與tip與ring並不會產生連接。

偶爾可以看到5個接點的雙聲道接頭，不過這個接頭在吉他上我只有在takamine的piezo的接頭上看過。而且是3.5mm的接頭。































後記
當然以上是幾個常見的接頭。還有一些常見的沒列出來例如下面這個。也常出現在木吉他/Ukulele 等等......。

這種接頭。
那接法就是

短的接點是tip、長的是Ring，最長長的很奇怪的就是接地(連接外殼及可固定導線及部分屏蔽功能。
以上這些接頭，都是大同小異的。

單聲道的接頭是最常用的。主要適用於無電池被動線路。
例如:fender,gibson等等......。不吃電池的吉他身上

雙聲道的接頭的ring當單聲道的導線插出後，ring跟sleeve會連接上。此時ring跟sleeve(接地端)會連結。此時ring端接的電池就會變成通路。開始工作耗電。
所以當ring跟sleeve接反時。接上導線在接上音箱時，依然會有聲音並且正常運作。但當導線拔除時，電池仍然在開啟運作狀態。電池會持續耗電。一天至兩天後電池電力就會耗盡。雖然也可以運作，但是電池會很快沒電。這是接的時候要注意的事項。
雙聲道接頭都用在木吉他(需接電池)，主動式拾音器電吉他及有 preamp的bass。






接頭這種東西。時間到了。內部的簧片會因為老化或是生鏽導致有雜訊或容易鬆脫及接觸不良等等狀況。此時就必須要更換一個新的接頭。
如果有這種問題!!
快來找我吧~~~😍😍
